Центробежный вентилятор среднего и высокого давления FUK/SP

Центробежный вентилятор среднего и высокого давления «FUK/SP»

Назначение:

Центробежный вентилятор среднего и высокого давления предназначен для перемещения невзрывоопасных газовоздушных сред, не вызывающих ускоренной коррозии металлов проточной части вентиляторов (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,1 г/куб.м и температурой до 80 град С, не содержащих липких веществ и волокнистых материалов.



Область применения:

Вентилятор предназначен для различных систем вентиляции, санитарно-технических и производственных целей. Вентилятор рассчитан на эксплуатацию в условиях умеренного климата 3-ой категории размещения по ГОСТ 15150-69 при температуре окружающей среды от -40 до +40 град С и требует защиты двигателя от прямого воздействия солнечного излучения и атмосферных осадков. При обеспечении защиты электродвигателя допускается эксплуатация вентилятора в условиях 1-ой категории размещения по ГОСТ 15150-69 при указанной температуре окружающей среды.



Конструкция:

Корпус вентилятора изготавливается из листовой стали толщиной 1 - 2 мм и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту от воздействия окружающей среды на корпус вентилятора. Рабочее колесо выполнено из алюминия и позволяет перемещать воздух, загрязненный сварочным дымом, выхлопными газами, масляным аэрозолем, различной пылью и т.п. Направление вращения рабочего колеса - левое / правое, если смотреть со стороны входного патрубка. Электродвигатель с повышенным моторесурсом, обеспечивает отличную работу и продолжительный срок службы вентилятора. Входной патрубок вентилятора имеет круглое сечение, а выходной патрубок имеет прямоугольное сечение. Вентилятор поставляется в комплекте с монтажным кронштейном, который позволяет устанавливать вентилятор на нем как угодно, а также крепить его к любой поверхности.



Технические характеристики:

Группа Комментарий
FUK-xxxx/SP Типовой вентилятор левого вращения.
FUK-xxxx пр/SP Тоже, что предыдущий, но правого вращения.
FUK-pxxxx/SP Высоконапорный вентилятор левого вращения.
FUK-pxxxxУ/SP Тоже, что предыдущий, но исполнение для улицы, двигатель не требует защиты.
FUK-pxxxxУ пр/SP Высоконапорный вентилятор правого вращения, уличное исполнение.



Технические характеристики:

Модель Электродвигатель *Оптим. режим работы Напря-
жение
,
(В)
Масса,
(кг)
Частота
вращения
,
(об/мин)
Мощность,
(кВт)
Полное
давление
,
(Па)
Производи-
тельность
,
3/ч)
FUK-1800(пр)/SP 2730 0,55 1530-1000 300-1300 3/380 19,0
FUK-1801/SP 2840 0,55 1530-1000 300-1300 1/220 21,8
FUK-2100(пр)/SP 2820 0,75 1600-1000 300-1600 3/380 21,6
FUK-2101/SP 2790 0,75 1600-1000 300-1600 1/220 22,5
FUK-3000/SP 2800 1,1 1500-900 500-2300 3/380 27,0
FUK-3001/SP 2780 1,1 1500-900 500-2300 1/220 28,0
FUK-4000/SP 2880 1,5 2320-600 800-4000 3/380 33,0
FUK-4001/SP 2790 1,5 2320-600 800-4000 1/220 34,0
FUK-4700(пр)/SP 2860 2,2 2380-1200 1000-4000 3/380 43,0
FUK-6000(пр)/SP 2850 4,0 2500-1400 1500-5000 3/380 60,0
FUK-p2500(У/пр)/SP 2870 1,1 2500-1700 400-1400 3/380 25,0
FUK-p2501(У)/SP 2870 1,1 2500-1700 400-1400 1/220 25,0
FUK-p3400/SP 2870 1,5 3400-1600 300-2200 3/380 35,0



Примечание:

  1. Под оптимальным режимом работы вентилятора понимается режим работы, при котором КПД h не менее 0,9hmax.
Галерея

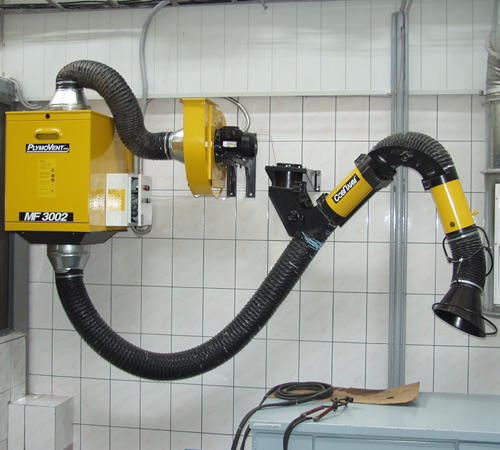

Высокооборотные радиальные вентиляторы среднего давления предназначены для перемещения невзрывоопасных газовоздушных сред и применяют

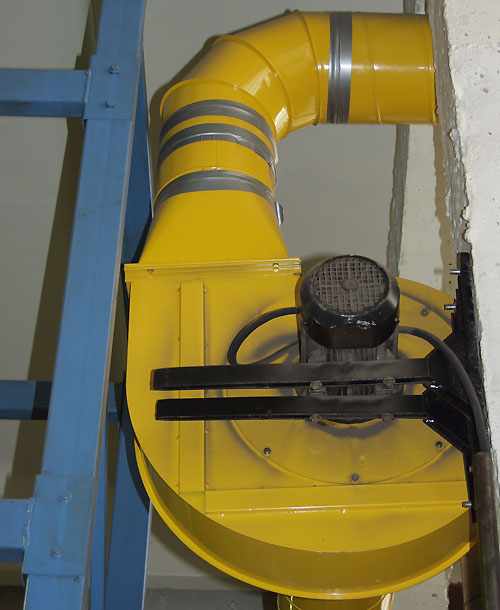

Высокооборотный вентилятор среднего давления на универсальной опоре, которая позволяет крепить его к различным строительным конструкция

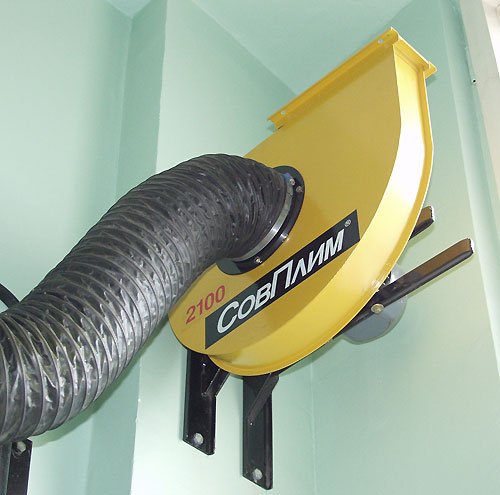

Центробежный вентилятор среднего давления «FUK-2100/SP» применяется в системе вытяжной вентиляции. РАДИАЛЬНЫЕ ВЕНТИЛЯТОРЫ FUK ПРОИЗВОДСТВА ЗАО
