Центробежный вентилятор среднего и высокого давления TEV

Изображения на вентиляторы промышленные «TEV»

Назначение:

Центробежный вентилятор среднего и высокого давления предназначен для перемещения невзрывоопасных газовоздушных сред, не вызывающих ускоренной коррозии металлов проточной части вентиляторов (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,1 г/куб.м и температурой до 80 град С, не содержащих липких веществ и волокнистых материалов.



Область применения:

Вентилятор предназначен для различных систем вентиляции, санитарно-технических и производственных целей. Вентилятор рассчитан на эксплуатацию в условиях умеренного климата 3-ой категории размещения по ГОСТ 15150-69 при температуре окружающей среды от -40 до +40 град С и требует защиты двигателя от прямого воздействия солнечного излучения и атмосферных осадков. При обеспечении защиты электродвигателя допускается эксплуатация вентилятора в условиях 1-ой категории размещения по ГОСТ 15150-69 при указанной температуре окружающей среды.



Конструкция:

Вентилятор обладает корпусом квадратной формы, который изготовляется из гальванизированной стали по запатентованной технологии без сварных швов, нарушающих сбалансированность конструкции. Квадратная конструкция корпуса с щелевыми монтажными отверстиями по всему периметру позволяет крепить вентилятор к любой поверхности - пол, стена, потолок, что исключает затраты на устройство обычных монтажных подвесок или платформ. Рабочее колесо выполнено из алюминия и позволяет перемещать воздух, загрязненный сварочным дымом, выхлопными газами, масляным аэрозолем, различной пылью и т.п. Направление вращения рабочего колеса - левое, если смотреть со стороны входного патрубка. Электродвигатель с повышенным моторесурсом, обеспечивает отличную работу и продолжительный срок службы вентилятора. Входной патрубок вентилятора имеет круглое сечение, а выходной патрубок имеет прямоугольное сечение.



Возможная комплектация:

Предмет Комментарий
TEVAV-xx Шумопоглощающий комплект, включает 4-ре амортизатора с крепежом.
SC-xxx Гибкий переход диаметром 160-500 мм с крепежом.
TOL-xxx Переходник для прямоугольного выходного патрубка на круглое диаметром 250-500 мм.
TEVKIT-x Комплект, включает «TOL-xxx», «SC-xxx», «TEVAV-xx».
TEV-MDB-5-50-KIT Монтажный комплект для установки вентилятора на Фильтр воздуха «MDB».
TEV-WP-x Укрытие для двигателя вентилятора.
TG-xxxx Датчик давления, диапазон работы от 0 Па до 5000 Па.
DCV-xxx Регулятор частоты вращения э/двигателя вентилятора с мощностью до 33 кВт.





Технические характеристики:

Модель Электродвигатель *Оптим. режим работы Напря-
жение
,
(В)
Масса,
(кг)
Частота
вращения
,
(об/мин)
Мощность,
(кВт)
Полное
давление
,
(Па)
Производи-
тельность
,
3/ч)
TEV-385 2820 0,75 1600-800 1000-3000 3/380 34,0
TEV-585 2820 2,2 2300-500 1500-6000 3/380 69,0
TEV-765 2820 4,0 3000-700 3000-8000 3/380 121,0
TEV-985 2820 7,5 3700-1000 4000-13000 3/380 190,0



Примечание:

  1. Под оптимальным режимом работы вентилятора понимается режим работы, при котором КПД h не менее 0,9hmax.

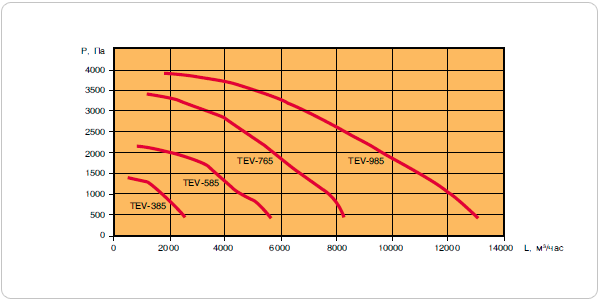

Аэродинамические характеристики:



Вентиляторы серии TEV имеют самую современную конструкцию. Компания PlymoVent, используя аэрокосмическую технологию, разработала новую аэродинамичную крыльчатку вентилятора, которая максимально увеличивает подачу воздуха при более высоком статическом давлении, что обеспечивает меньшее потребление энергии. Вентиляторы компании PlymoVent перемещают необходимый объем воздуха, потребляя эл.энергии на 30% меньше, по сравнению с любым конкурирующим вентилятором.

Корпус вентилятора выполнен по запатентованной технологии без сварных швов, вызывающих перекос металлических элементов и нарушающих сбалансированность конструкции. Это обеспечивает меньшую вибрацию и увеличивает надежность изделия в целом.

Конструкция корпуса с щелевыми монтажными каналами на всех четырех сторонах обеспечивает широкий выбор вариантов монтажа, что исключает затраты на устройство обычных монтажных подвесок или платформ.

Галерея

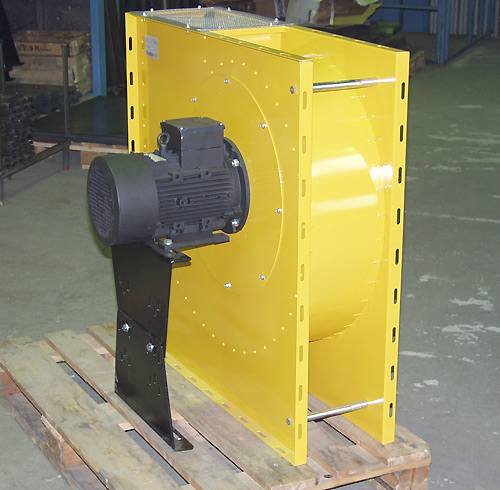

Промышленный вентилятор «TEV-765» с низким энергопотреблением.

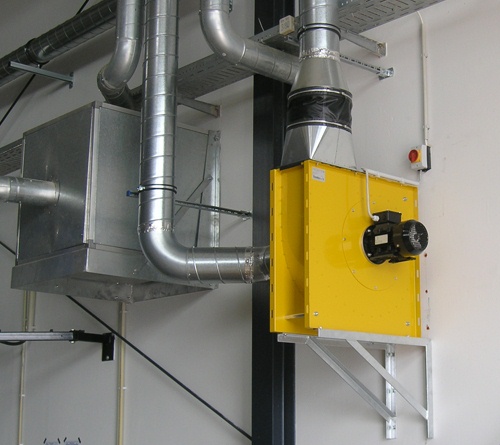

Промышленный вентилятор «TEV-765» подключен к механическому фильтру воздуха.

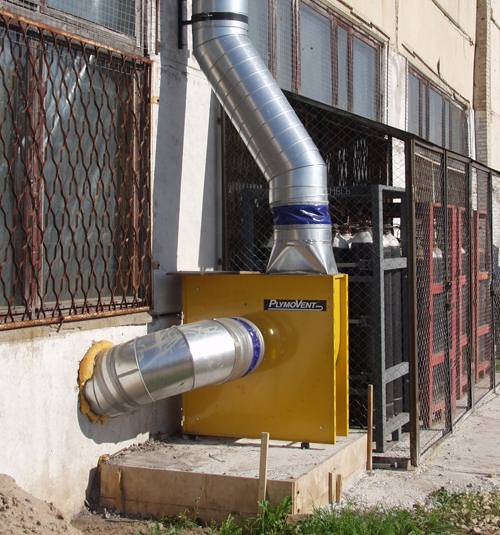

Промышленный вентилятор «TEV-585» с низким энергопотреблением. ВЕНТИЛЯТОРЫ С НИЗКИМ ЭНЕРГОПОТРЕБЛЕНИЕМ TEV-385, 585, 765, 985
