Консольное подъёмно-поворотное вытяжное устройство FМ-М

Универсальные вытяжные устройства KUA Назначение:

Модернизированное консольное подъемно-поворотное устройство FM-M обладает полой конструкцией воздуховодов и внешним опорным механизмом, что обеспечвает минимальное сопротивления воздушному потоку. Предназначено для удаления вредных веществ при работе с крупногабаритными изделиями  высотой более 2-х метров. Имеет максимальную зону действия, легкость перемещения и уникальную гибкость. Воздухоприёмная воронка поворачивается на угол до 110 град от оси воздуховода в любой плоскости и снабжена защитной сеткой. Конструкция позволяет подвесить к несущей консоли вспомогательное оборудование весом до 50 кг. Диаметр воздуховодов 160, 200 мм. Расход воздуха 1000-1200





Область применения:

Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к воздушному фильтру. Температура перемещаемой воздушной среды не должна превышать +70°С.



Модификации и обозначения:

Жесткие воздуховоды выполнены из оцинкованной стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ. Вытяжное устройство крепится к стене или к монтажной колонне, которая заказывается дополнительно. Вытяжное устройство может поворачиваться на угол до 90° от своей оси в горизонтальной плоскости.



Вытяжное устройство состоит:



  • из однобалочного консольно-поворотного механизма и вытяжного устройства типа «KUA-H/SP»
  • монтажной площадки с безинерционным тормозом, который обеспечивает свободное, практически без трения, вращение балки и легкую фиксацию всего устройства.



Для регулирования удаляемого расхода воздуха вытяжное устройство снабжено специальной заслонкой.











Ассортимент:

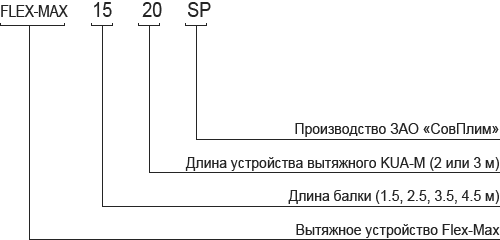

Модель Описание Радиус действия
FM-M-1520/SP Консоль 1,5 м, c KUA-M-2H 3
FM-M-1530/SP Консоль 1,5 м, c KUA-M-3H 4
FM-M-2520/SP Консоль 2,5 м, c KUA-M-2H 4
FM-M-2530/SP Консоль 1,5 м, c KUA-M-3H 5
FM-M-3520/SP Консоль 3,5 м, c KUA-M-2H 5
FM-M-3530/SP Консоль 3,5 м, c KUA-M-3H 6
FM-M-4520/SP Консоль 4,5 м, c KUA-M-2H 6
FM-M-4530/SP Консоль 4,5 м, c KUA-M-3H 7
FM-200-1520/SP Консоль 1,5 м, c KUA-200-2H 3
FM-200-1530/SP Консоль 1,5 м, c KUA-200-3H. 4
FM-200-2520/SP Консоль 2,5 м, c KUA-200-2H. 4
FM-200-2530/SP Консоль 2,5 м, c KUA-200-3H. 5
FM-200-3520/SP Консоль 3,5 м, c KUA-200-2H. 5
FM-200-3530/SP Консоль 3,5 м, c KUA-200-3H. 6
FM-200-4520/SP Консоль 4,5 м, c KUA-200-2H. 6
FM-200-4530/SP Консоль 4,5 м, c KUA-200-3H. 7
Используется в составе устройств KUA и FM c индексом L (с подсветкой). Пульт заказывается отдельно.





Техническое описание:

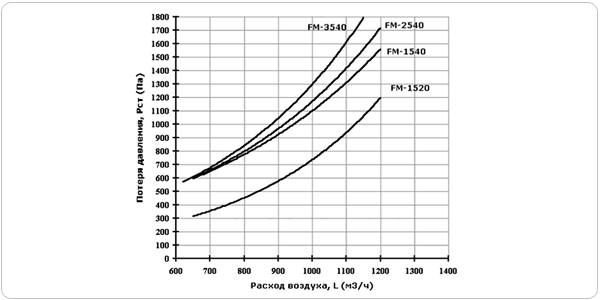

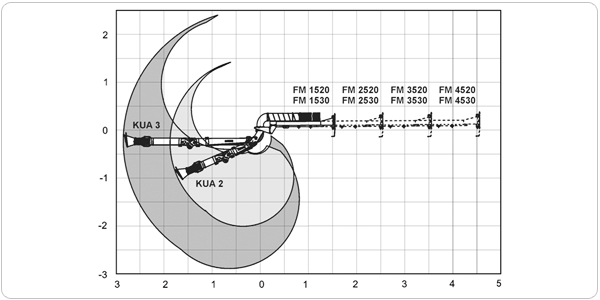

Модель Диаметр воздуховодов, (мм) Рекоменд. расход воздуха, (м3/ч) Потеря давления, (Па) Макс. радиус раб. зоны, (м)
FM-M-1520/SP 160 1000-1200 700-900 3,0
FM-M-1530/SP 160 1000-1200 600-800 4,0
FM-M-2520/SP 160 1000-1200 700-900 4,0
FM-M-2530/SP 160 1000-1200 600-800 5,0
FM-M-3520/SP 160 1000-1200 700-900 5,0
FM-M-3530/SP 160 1000-2000 600-800 6,0
FM-M-4520/SP 160 1000-2000 700-900 6,0
FM-M-4530/SP 160 1000-2000 600-800 7,0
FM-200-1520/SP 200 1000-2000 400-1400 3,0
FM-200-1530/SP 200 1000-2000 400-1200 4,0
FM-200-2520/SP 200 1000-2000 400-1400 4,0
FM-200-2530/SP 200 1000-2000 400-1200 5,0
FM-200-3520/SP 200 1000-2000 400-1400 5,0
FM-200-3530/SP 200 1000-2000 400-1200 6,0
FM-200-4520/SP 200 1000-2000 400-1400 6,0
FM-200-4530/SP 200 1000-2000 400-1200 7,0



Для обеспечения минимального аэродинамического сопротивления Flex-Max воздуховоды конструкции должны быть по возможности прямыми.

Галерея

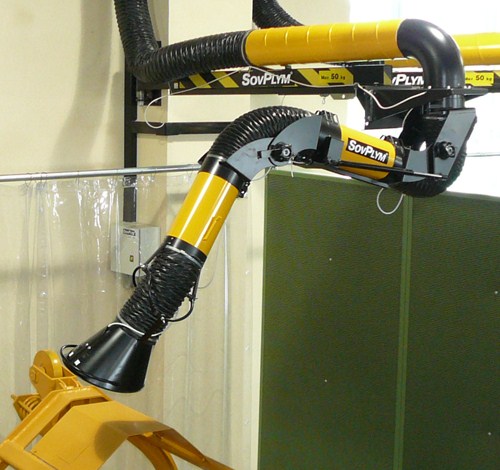

Модернизированное консольное подъемно-поворотное устройство FM-M обладает полой конструкцией воздуховодов и внешним опорным механизмом, ч

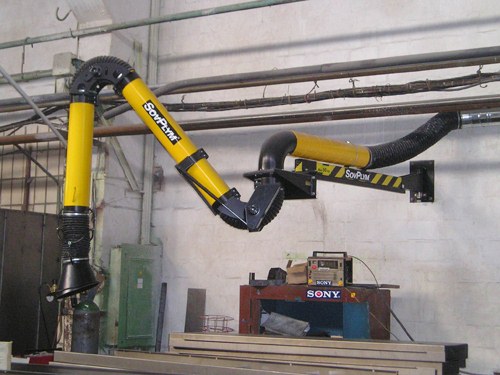

установка FLEX-MAX на стене с подключением к индивидуальному вентилятору (кабели подвешены на консоли и не мешают работе); вариант применения F

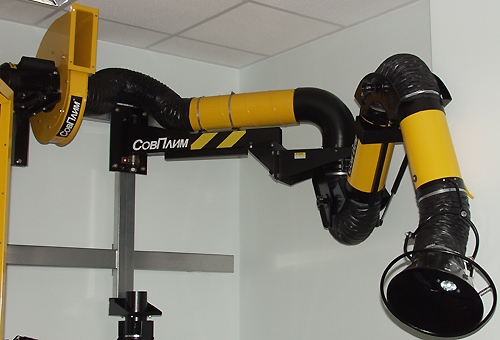

при помощи гибких или жестких воздуховодов к индивидуальному вентилятору FUК выбрасывающему удаляемый воздух в атмосферу, или к центральн
