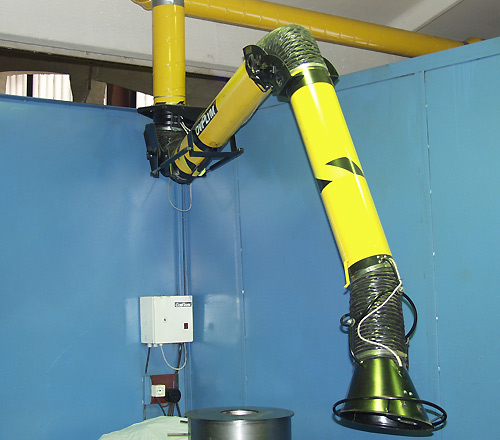

Подъемно-поворотное вытяжное устройство KUA-М

Универсальные вытяжные устройства KUA Назначение:

Вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах. Воздухоприёмная воронка поворачивается на угол до 110° от оси в любой плоскости и может фиксироваться на высоте, превышающей высоту установки опоры. Устройство обладает полой конструкцией воздуховодов и внешним опорным механизмом для обеспечения минимального сопротивления воздушному потоку. Диаметр воздуховодов - 160мм. Рекомендуемый расход воздуха: 1000-1200 м3/ч.



Область применения:

Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к воздушному фильтру. Температура перемещаемой воздушной среды не должна превышать +70°С.

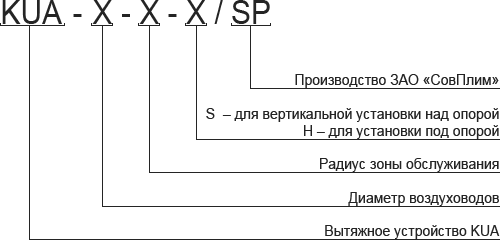

Модификации и обозначения:

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.



Вытяжное устройство состоит:



  • из жестких и гибких воздуховодов, снаружи которых расположен опорный механизм
  • монтажного кронштейна с поворотной муфтой и монтажным фланцем (KP-KUA/SP), которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод
  • круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.



Рычаги выполнены из листовой стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ. Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.



Вытяжное устройство устанавливается:



  • на стене при помощи монтажного кронштейна;
  • на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;
  • на передвижном фильтре при помощи поворотной муфты.



Ассортимент



Универсальные вытяжные устройства KUAУниверсальные вытяжные устройства KUA



Ассортимент:

Модель Описание Радиус действия

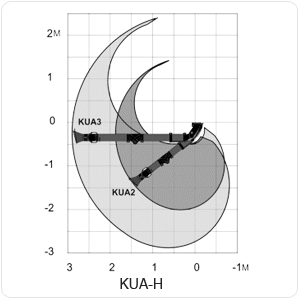

KUA-M-2H/SP Для монтажа под кронштейном КР-KUA-M. С внешним опорным механизмом, модернизированное 2,0
KUA-M-3H/SP 3,0

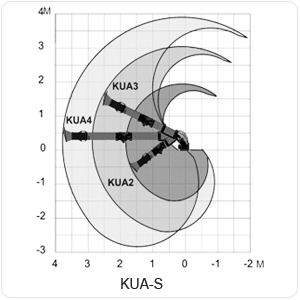

KUA-M-2S/SP Для вертикальной установки. С внешним опорным механизмом, модернизированное, обладает  полой конструкцией. Кронштейн в комплект не входит. 2,0
KUA-M-3S/SP 3,0
KUA-M-4S/SP 4,0
KUA-M-2HL/SP Вытяжное ус-во с подсветкой и двумя клавишами:
1) для включения подсветки;
2) для включения вентилятора. Пульт PU заказывается отдельно.
2,0
KUA-M-3HL/SP 3,0
KUA-M-2SLF/SP Вытяжное ус-во (вертикальная установка) с подсветкой, с одной клавишой на воронке. Для фильтров типа: ЕF, ЕFО, НМСФ, ПМСФ, ЕМК (имеют трансформатор для питания лампы подсветки). 2,0
KUA-M-3SLF/SP 3,0
KUA-M-4SFL/SP 4,0
KUA-M-2SL/SP Вытяжное ус-во (вертикальная установка) с подсветкой и двумя клавишами на воронке:
1) для включения подсветки;
2) для включения вентилятора на агрегатах ПМСФ, НМСФ, СС-1200 (для электростатических фильтров дистанционное вкл. вентилятора не предусмотрено)
2,0
KUA-M-3SL/SP 3,0
KUA-M-4SL/SP 4,0

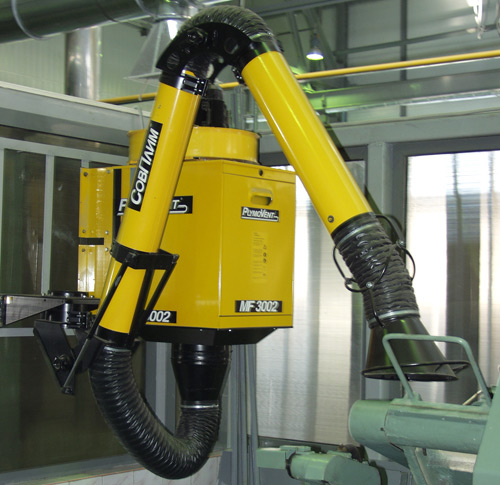

KUA-M-200-2-S/SP Для вертикальной установки на передвижных фильтрах. С внешним опорным механизмом. Без кронштейна.  Диаметр воздуховодов - 200мм. Рекомендуемый расход воздуха: 1000-2000 м3/ч.
2,0
KUA-M-200-3-S/SP 3,0
KUA-M-200-4-S/SP 4,0
KUA-M-200-2-H/SP Для монтажа под кронштейном. С внешним опорным механизмом. Кронштейн в комплекте. Диаметр воздуховодов - 200мм. Рекомендуемый расход воздуха: 1000-2000 м3/ч. 2,0
KUA-M-200-3-H/SP 3,0
KUA-M-200-4-H/SP 4,0

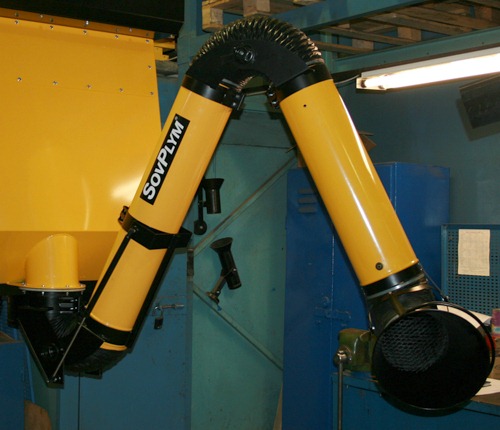

KUA-M-200-2-HF/SP Подъемно-поворотное вытяжное устройство, для установки на фильтрах НМСФ. Без кронштейна. Диаметр воздуховодов - 200мм. Рекомендуемый расход воздуха: 1000-2000 м3/ч. 2,0
KUA-M-200-3-HF/SP 3,0
KUA-M-200-4-HF/SP 4,0





Техническое описание:

Модель Диаметр воздуховодов, (мм) Рекоменд. расход воздуха, (м3/ч) Потеря давления, (Па) Макс. радиус раб. зоны, (м)
KUA-M-2H/SP 160 1000-1200 600-800 2,0
KUA-M-3H/SP 160 1000-1200 500-700 3,0
KUA-M-2S/SP 160 1000-1200 500-700 2,0
KUA-M-3S/SP 160 1000-1200 500-700 3,0
KUA-M-4S/SP 160 1000-1200 400-550 4,0
KUA-200-2H(F)/SP 200 1000-2000 300-1250 2,0
KUA-200-3H(F)/SP 200 1000-2000 300-1100 3,0
KUA-200-4H(F)/SP 200 1000-2000 300-1100 4,0
KUA-200-2S/SP 200 1000-2000 300-1250 2,0
KUA-200-3S/SP 200 1000-2000 300-1100 3,0
KUA-200-4S/SP 200 1000-2000 300-1100 4,0
Галерея
Подъемно-поворотное вытяжное устройство KUA-M (в дальнейшем KUA-M) предназначено для удаления различных видов дыма, пыли, газов, аэрозолей и дру
Предприятие-изготовитель постоянно работает над совершенствованием своих изделий, поэтому конструкция KUA-M может содержать незначительны
Вытяжное устройство «KUA-M-3HL/SP» с подсветкой. Галогеновую лампу мощностью 20Вт можно приобрести в качестве дополнительной опции к основному
