Прямоточный циклон ЦП

Циклоны прямоточные «ЦП/SP» Назначение:

Прямоточный циклон - механический пылеуловитель с сепарацией пыли по ходу движения газовоздушной смеси - предназначен для очистки воздуха от средне- крупнодисперсной сухой, легко очищаемой, пыли, выделяющейся во время металлообработки, работы с сыпучими материалами и прочих процессов.

Циклон эксплуатируется в различных системах очистки воздуха и аспирации. Для высокоабразивных сред предлагается циклон с усиленным корпусом ЦПу/SP.

Циклон монтируется только горизонтально, непосредственно в вентиляционный канал (врезка) и, как правило, применяется в качестве фильтра грубой / предварительной очистки. Осевая скорость воздушного потока должна быть не менее 12 м/сек. Температура перемещаемого воздушного потока не должна превышать +110 град С. Очищаемый воздушный поток не должен содержать взрывоопасных смесей.



Функционирование:

Принцип работы прямоточного циклона основан на использовании центробежных сил, возникающих при закручивании газовоздушной смеси внутри корпуса циклона. На входе в циклон воздушный поток закручивается специальной осевой розеткой, в результате чего под действием центробежных сил крупные частицы пыли отбрасываются к стенкам корпуса циклона и направляются через боковой патрубок в пылесборник. Жалюзийные решетки цилиндрической формы, расположенные внутри корпуса циклона, осуществляют дополнительную очистку воздуха от пыли и обеспечивают высокую эффективность циклона. В результате на выходе циклона появляется очищенный воздух.



Конструкция:

Корпус циклона изготавливается из листовой стали толщиной 1,5 или 3 мм (усиленный) и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Рабочее положение корпуса циклона - горизонтальное, а патрубка удаления пыли, позволяющего подсоединить к циклону пылесборник - вертикально вниз. При помощи ниппелей из комплекта поставки циклон монтируется в канал вентиляции. При помощи комплекта опор циклон может быть установлен на пол.



Принцип фильтрации:

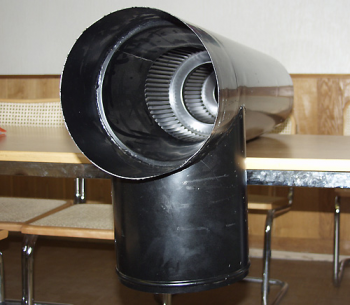

Запыленный воздух подается на вход циклона. Проходя через розетку (2) газопылевой поток закручивается, при этом частицы пыли под действием центробежных сил сепарируются к внутренней поверхности корпуса циклона (1) и удаляются через патрубок (5). Жалюзийная решетка поз. (3) осуществляет дополнительную очистку воздуха от пыли, что обеспечивает увеличение эффективности циклона. Очищенный воздух проходит через выходной конус (4).



Прямоточный циклон ЦП

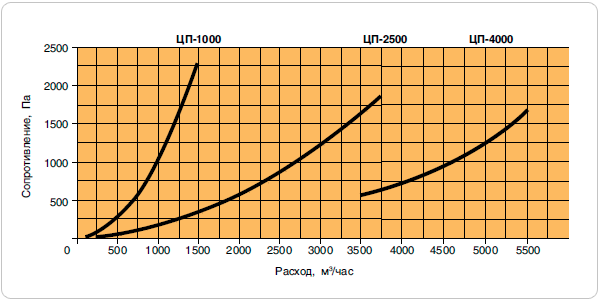

Аэродинамические характеристики:



Прямоточный циклон ЦП



При улавливании абразивной пыли может происходить истирание поверхностей внутренних частей циклона, наибольший износ будет наблюдаться на лопатках розетки при входе запыленного газа в циклон. Конструкция циклона допускает возможность замены розетки. При необходимости замены розетки обратитесь на завод-изготовитель за дополнительной инструкцией.

При эксплуатации на рекомендованных расходах воздуха и улавливании сухой неслипающейся пыли циклон ЦП не требует очистки внутренних поверхностей корпуса и жалюзийной решетки. Вместе с тем конструкция циклона допускает возможность демонтажа, разборки и обдувания струей сжатого воздуха. При необходимости очистки циклона обратитесь за дополнительной инструкцией.



Комплект поставки:



  1. КЦ(у)-1000/2500/4000: циклон, два ниппеля, D=160/250/315мм.
  2. ЦПО(у)-1000/2500/4000: циклон, два ниппеля, гибкий воздуховод, два хомута, D=160/250/315мм, пылесборник V=40л, опоры.
  3. ЦП(у)-1000/2500/4000: тоже, что предыдущие, но без опор.





Основные технические характеристики:



Модель *Произво-
дительность,
(куб.м/ч)
Эффективность очистки от Диаметр
канала,
(мм)
Вес,
(кг)
среднедисперсной
пыли, (%)
крупнодисперсной
пыли, (%)
ЦП(у)-1000/SP 300-1400 (1000) < 90 > 90 160 6,7
ЦП(у)-2500/SP 1500-3000 (2500) < 90 > 90 250 15,7
ЦП(у)-4000/SP 3500-5500 (4000) < 90 > 90 315 25,5



Примечание:

  1. *В скобках указана рекомендуемая производительность, потеря давления 800 Па.
  2. Эффективность очистки от среднедисперсной кварцевой пыли с медианным диаметром частиц 10-40 мкм при номинальном расходе воздуха – до 89%, для крупнодисперсной пыли - 99%.
  3. Указан вес циклона в обычном исполнении и без учета принадлежностей.
Галерея
Аэродинамическая схема, геометрические параметры розетки и других элементов циклона выбраны и экспериментально отработаны заводом-изгот
Эффективность очистки воздуха от среднедисперсной кварцевой пыли с медианным диаметром частиц 10-40 мкм (удельная поверхность пыли 1500-6000 см2

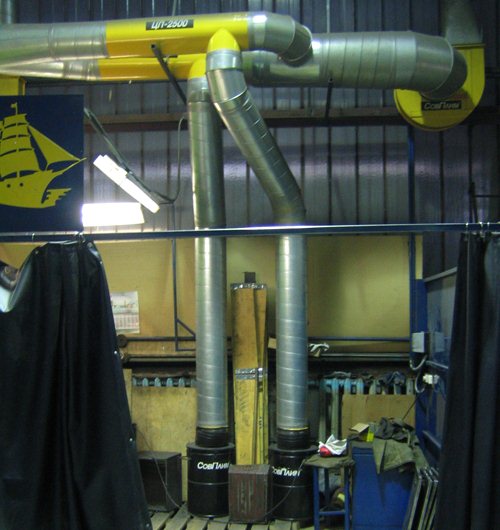

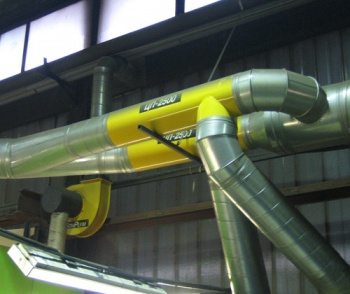

Циклон ЦП может устанавливаться и эффективно работать в вентиляционных и аспирационных системах промышленных предприятий. Возможность п
