Циклон-искрогаситель SPARKSHIELD

Циклон - искрогаситель «SPARKSHIELD» Назначение:

Циклон - искрогаситель предназначен для предварительной фильтрации и защиты фильтровентиляционной системы от попадания в неё искр и сварочных брызг, которые образуются во время сварки, резки, зачистки и тому подобных процессов металообработки.

Циклон - искрогаситель является частью системы противопожарной защиты «SHIELD» и рекомендуется к применению в условиях повышенной пожароопасности, таких как сварка и резка замасленных изделий.

Циклон - искрогаситель обеспечивает практически 100% защиту от проникновения искр и сигаретных окурков, и является эффективным предварительным фильтром, снижающим пылевую нагрузку на фильтровентиляционную систему.



Функционирование:

Циклон - искрогаситель «SPARKSHIELD»Искрогаситель монтируется непосредственно в горизонтально расположенный вентиляционный канал фильтровентиляционной системы - на входе в неё. Проходящие по каналу крупные частицы пыли, искры и сварочные брызги отделяются от потока воздуха за счет циклонных завихрений и падают в пылесборник, располагаемый под циклоном.



Конструкция:

Корпус искрогасителя изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Разборный корпус искрогасителя позволяет осуществлять его обслуживание без демонтажа воздуховодов. Использование смотровых лючков в воздуховодах позволяет проводить удобный осмотр искрогасителя и воздуховодов.

Пылесборник подключается к циклону вертикально и снизу - при помощи гибкого и, возможно, жесткого воздуховода диаметром 200 мм. Для перекрытия вертикального воздуховода во время очистки или замены пылесборника может применяться ручная заслонка.



Комплект поставки:



Искрогаситель поставляется в комплекте с пылесборником на 13 или 27 литров и монтажным комплектом. Дополнительно заказываются два смотровых лючка для вентиляционного канала (IH-250, IH-400 или IH-500), смотровой лючок IH-200 и ручная заслонка MD-200 для вертикального воздуховода.



Технические характеристики:



Модель Диаметр канала,
(мм)
Диаметр циклона,
(мм)
Расход
воздуха,
(куб.м/ч)
Потеря давления,
(Па)
Вес циклона,
(кг)
SPARKSHIELD-250 250 500 1000-3500 100-800 20
SPARKSHIELD-400 400 710 3000-7000 100-800 32
SPARKSHIELD-500 500 900 6000-13000 100-800 50
Галерея

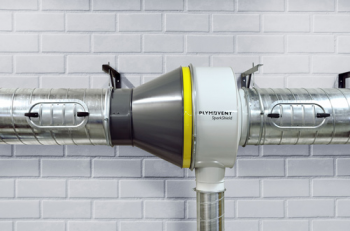

Циклон - искрогаситель «SPARKSHIELD» установлен между вытяжным зонтом «FLEXHOOD» и фильтром воздуха «MDB».

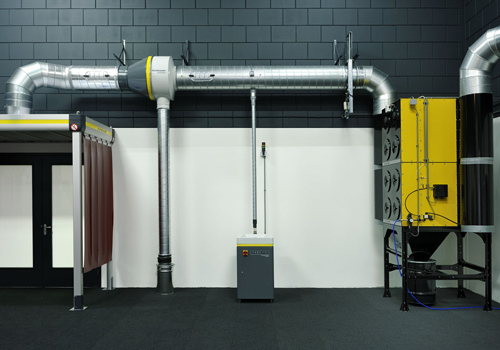

Система очистки воздуха с циклоном - искрогасителем «SPARKSHIELD».

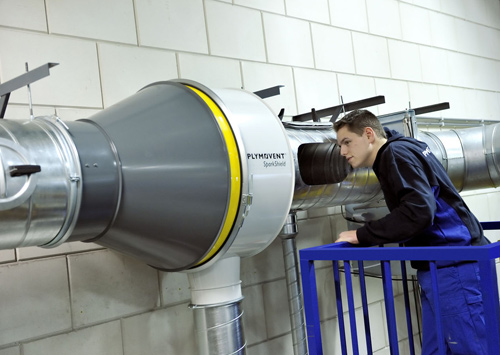

Контроль циклона - искрогасителя «SPARKSHIELD».
