Призначення:

Фільтри серії MDV спеціально розроблені для очищення повітря від аерозолів плазмового, лазерного, газового різання та зварювання металів, а також від різних типів неслизької, невибухонебезпечної пилюки та випарів. Фільтри призначені для експлуатації на стаціонарних робочих місцях підприємств машинобудування, металообробки, металургії, хімічної, гірничодобувної, електронної, харчової, фармацевтичної та інших галузей промисловості.

Завдяки високому класу фільтрації агрегати серії MDV дозволяють повертати очищене повітря до приміщення і тим самим - зменшити витрати на опалення та електропостачання.

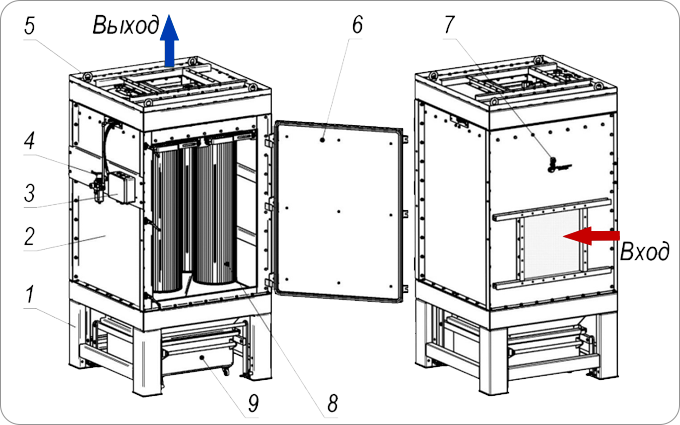

Особливості конструкції:

• вертикальне розташування фільтруючих картриджів, збільшеного розміру (L = 1200 мм) та площі (S = 20 м²);
• особливий синусоїдальний профіль гофр фільтруючого картриджа, що підвищує ефективність вибивання пилюки;
• система прижиму і фіксації картриджів, що дозволяє проводити їхню швидку заміну без спеціального інструменту;
• чотири типи фільтруючих матеріалів картриджів для ефективного застосування з урахуванням специфіки різних технологічних процесів;
• вбудований вентилятор у шумопоглинаючому корпусі (вентилятор з необхідними характеристиками замовляється окремо MDVF);
• знімна конструкція шумопоглинаючого корпусу вентилятора спрощує транспортування (для моделей з вентилятором MDVF);
• пульт керування з ΔP-функцією, що запускає систему очищення картриджів за заданим значенням перепаду тиску;
• контролер з текстовим дисплеєм для візуального спостереження за поточним перепадом тиску;
• висувний пилозбірник на колесах об'ємом 120 л оснащений механізмом ручного піджиму, що забезпечує швидке та герметичне підключення пилозбірника до фільтру;
• вбудований металевий екран-відбивач за вхідним патрубком;
• наявність додаткових вхідних та вихідних з'єднувальних патрубків кількох діаметрів, з прямим та бічним підключенням, для під'єднання до вентиляційної мережі;
• можливість установки додаткового сітчастого фільтра попереднього очищення.

Переваги:

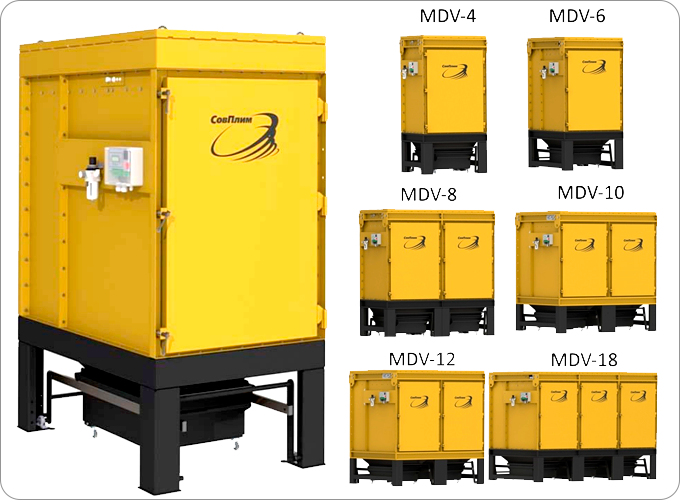

• MDV дозволяє максимально заощадити місце в робочій зоні, оскільки має мінімальні габарити корпуса MDV-4, 1100х1106 мм (розміри без пульта і водовідділювача);
• Вертикальне розташування висувних картриджів із спеціальною вставкою роздільника забезпечує високу ефективність вибивання пилюки стисненим повітрям;
• Заміна та обслуговування картриджів максимально спрощені завдяки оригінальній системі прижиму (дозволяє швидко, без підготовки і без спеціального інструменту висувати їх за допомогою напрямних прижимного механізму);
• Чотири типи фільтруючих матеріалів картриджів дозволяють враховувати специфіку різних технологічних процесів, і тим самим продовжити термін їх служби, підвищити ефективність очищення, знизити вартість фільтра та витрати при плановій заміні картриджів у майбутньому;
• Моделі без вентилятора мають моноблочну конструкцію та постачаються в повністю зібраному вигляді, що максимально спрощує, а також знижує вартість, як транспортування, так і монтажу;
• Висота агрегатів без вентилятора дозволяє їм поміщатися в стандартні вантажні автомобілі та з/д контейнери;
• Агрегати оснащені викочуваним пилозбірником великої ємності 120 л з зручним і надійним механізмом ручного піджиму без використання стисненого повітря;
• Новий пульт керування має ΔP-функцію, яка запускає систему очищення картриджів за заданим значенням перепаду тиску, знижує споживання стисненого повітря та збільшує термін служби картриджів;
• Пульт керування оснащений дисплеєм, що відображає текстове меню налаштувань у режимах налагодження, а також стан забруднення картриджів (поточний перепад тиску в Па) у робочому режимі;
• Система автоматичного вибивання фільтруючих картриджів працює при увімкненому вентиляторі, а після його зупинки виробляється остаточний цикл очищення, забезпечуючи їх постійний мінімальний опір і тривалий термін служби;
• Моделі фільтрів з вбудованим вентилятором комплектуються металевою шафою, в якій встановлений пульт керування з контролером, а також пускач з тепловим реле. Світлозвукова сигналізація критичного забруднення фільтруючих елементів разом з іншими органами керування винесена на дверцята шафи;
• Моделі фільтрів без вбудованого вентилятора комплектуються пультом керування, який представляє собою контролер, встановлений в пластиковий бокс IP54 з прозорою кришкою.
• Стандартно всі моделі фільтрів мають два розташування пульта/панелі керування (зліва або справа відносно двері для обслуговування);
• Вбудований металевий екран-відбивач рівномірно розподіляє пиловий потік всередині фільтра і захищає картриджі від прямого потрапляння великих часток і сторонніх предметів;
• Вхідні та вихідні з'єднувальні патрубки мають три стандартних діаметра і виготовляються в двох виконаннях: для прямого підключення повітроводів, а також для бічного, під кутом 90°, що забезпечує максимальну зручність і простоту монтажу.
• Можливість установки фільтрів попереднього очищення дозволяє додатково захистити агрегати MDV від великих часток пилюки і сторонніх предметів, а також знизити ймовірність потрапляння іскор, розжарених частинок і окалини

Основні технічні характеристики для всіх моделей фільтра

Технічні характеристики:

Додаткові комплектуючі

З'єднувальний патрубок DC-MDV призначений для підключення фільтра до вентиляційної мережі витяжної системи. Патрубок встановлюється на вході та виході фільтра. Розміри патрубка підбираються залежно від розмірів повітроводів вентиляційної мережі, патрубки можуть бути прямими або кутовими і мають діаметр 315, 400, 500 мм.

Блок передфільтра BPF-MDV представляє собою висувний сітчастий фільтр передварітельного очищення FF-MDV з ручкою і защіпками, встановлений у металевій рамі, що має фланці для монтажу до вхідного патрубка фільтра з одного боку та до з'єднувального патрубка - з іншого боку. Блок передфільтра призначений для захисту агрегатів MDV від великих часток пилюки та сторонніх предметів, а також зниження ймовірності потрапляння іскор, розжарених часток і окалини. Блок передфільтра BPF-MDV монтують між вхідним патрубком агрегату MDV та з'єднувальним патрубком DC-MDV. У конструкції блоку передбачена можливість вилучення передфільтра для його очищення або заміни.

Особливості конструкції:

Позначення:

Обмеження:

Навколишнє середовище та очищене повітря не повинні бути вибухонебезпечними та не повинні містити агресивні пари і гази, а також частки, схильні до гниття та самозаймання.
